Vad är skillnaden mellan enkla och dubbla öronklämmor?

Enkla öronklämmor använder ett krympande öra för en snabb, säker tätning på tunnväggiga eller flexibla slangar, medan dubbla öronklämmor använder två öron för högre klämkraft och bättre stabilitet vid större eller högtrycksapplikationer. Att välja mellan dem beror på rördiameter, material, tryckkrav och hur permanent anslutningen behöver vara.

Vad är en enstaka öronklämma?

En enstaka öronklämma – även kallad enöratklämma eller Oetiker-klämma – är ett band av rostfritt stål med en enda upphöjd ögla, eller "öra", som krymps med hjälp av ett tångverktyg. När örat väl är sammanpressat drar bandet ihop sig jämnt runt slangen eller slangen, vilket skapar en permanent, läckagesäker tätning.

Dessa klämmor används ofta i bilkylsystem, bränsleledningar, medicinska slangar och VVS-applikationer där utrymmet är begränsat och en lågprofilsanslutning är att föredra. Den färdiga klämman sitter nästan i linje med slangen, vilket gör den idealisk för täta installationer.

Typiska specifikationer

• Diameterintervall: typiskt 8 mm till 32 mm
• Bandbredd: vanligtvis 7 mm till 8 mm
• Material: 300-serien rostfritt stål i de flesta standardversioner
• Installation: kräver en dedikerad öronklämma eller pressverktyg

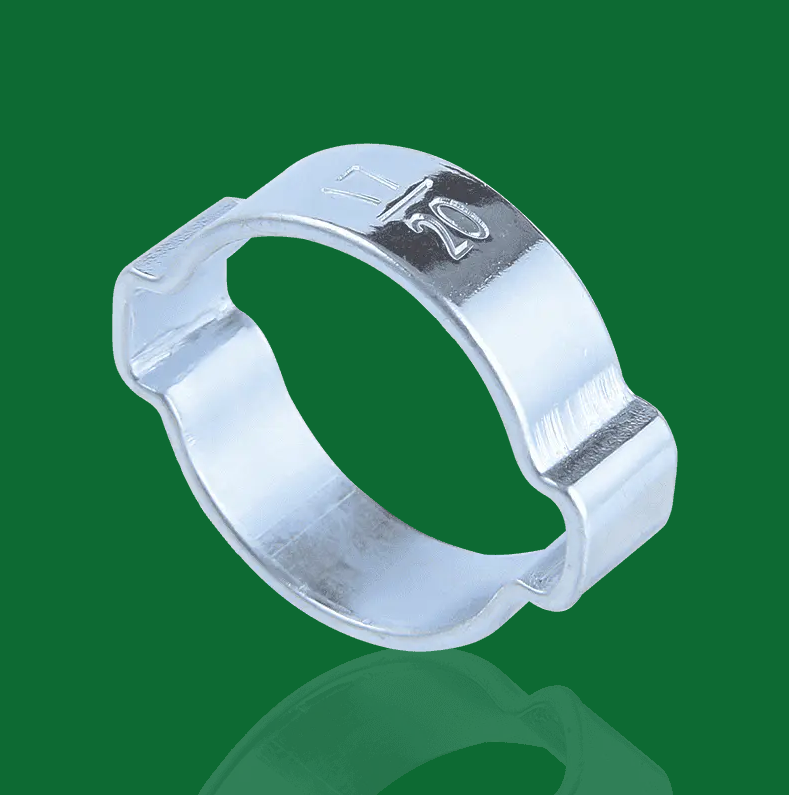

Vad är a Dubbel öronklämma ?

En dubbel öronklämma har två upphöjda öron placerade symmetriskt längs bandet. Båda öronen krymps samtidigt eller i sekvens under installationen. Dubbelpunktskompressionen fördelar klämkraften jämnare över ett bredare område, vilket är särskilt viktigt för rör med större diameter eller styvare slangmaterial.

Dubbla öronklämmor används ofta i axelskyddsapplikationer med konstant hastighet (CV), luftkanaler och industriella slangaggregat där högre vridmoment eller vibrationsmotstånd krävs. De är kapabla att hantera slangdiametrar som skulle vara olämpliga för en enda örondesign.

Typiska specifikationer

• Diameterintervall: typiskt 20 mm till 80 mm och bortom
• Bandbredd: vanligtvis 7 mm till 13 mm
• Material: rostfritt stål eller förzinkat kolstål
• Installation: kräver ett pressverktyg med bred käke eller dubbelöra

Jämförelse sida vid sida

Tabellen nedan sammanfattar de viktigaste skillnaderna mellan enkla och dubbla öronklämmor över nyckelprestanda och tillämpningsfaktorer.

Hur klämkraften skiljer sig mellan de två designerna

När en enda öronklämma krymps kommer all spänning i bandet från en punkt. Bandet måste vara utformat för att överföra den spänningen jämnt runt hela slangens omkrets. Detta fungerar tillförlitligt för rör med mindre diameter (vanligtvis under 25 mm) där bandet är tillräckligt kort för att trycket förblir konstant runt hela tätningen.

Med större diametrar kan en enda spänningspunkt resultera i ojämn tätning – en sida av bandet kan pressa hårdare än den andra. Dubbla öronklämmor löser detta problem genom att dela upp klämverkan i två symmetriska kontaktpunkter, vilket avsevärt minskar risken för läckor orsakade av ojämn tryckfördelning. För applikationer över cirka 30 mm i diameter är design med dubbla öron i allmänhet det mer pålitliga valet.

Installationsprocess och verktyg

Båda klämtyperna kräver ett dedikerat pressverktyg – standardslangklämmor ger ingen tillförlitlig tätning. Verktygen skiljer sig dock åt i käftgeometri.

Installation av klämmor med enkel öra

1. Skjut den öppna klämman över slangen innan du ansluter kopplingen.
2. Skjut slangen helt på den passande hullingen eller nippeln.
3. Placera örat över mitten av beslagets fästspår.
4. Tryck ihop örat helt med en smalkäftad tång tills käftarna stängs.
5. Kontrollera att örat är helt hopfällt utan något synligt mellanrum mellan benen.

Installation av dubbel öronklämma

1. Skjut den öppna klämman över slangen eller stöveln innan montering.
2. Sätt in komponenten helt på axeln eller beslaget.
3. Centrera klämman över tätningsläppen eller spåret.
4. Använd ett pressverktyg med bred käke eller dubbelöron för att komprimera båda öronen samtidigt eller ett i taget.
5. Kontrollera att båda öronen är helt krympta och att bandet sitter plant mot ytan.

Ingen av klämtyperna ska återanvändas efter borttagning. Att klippa bandet är den korrekta borttagningsmetoden; ett försök att bända eller böja upp ett krympt öra försvagar metallen och äventyrar klämmans integritet.

Vanliga applikationsscenarier

Där Single Ear Clamps Excel

• Bilbränsle- och kylvätskeledningar: slangar med liten diameter (typiskt 8–16 mm) där utrymmet mellan komponenterna är minimalt
• Medicinsk och laboratorieslang: ren, lågprofiltätning krävs för silikon- eller PVC-slangar
• VVS för bostäder: PEX-krympringar (en relaterad enkelörsdesign) som används på 1/2" och 3/4" vattenledningar
• Apparat och VVS dränering: kondensatavloppsslangar där lågt tryck är inblandat

Var Dubbel öronklämmas är att föredra

• CV axel stövlar: den vanligaste appliceringen med dubbla öron; stövlar är stora, flexibla och utsätts för konstant rotation och böjning
• Turboladdare och laddluftkylarslangar: silikonslangar med större diameter med måttligt laddtryck
• Industriella pneumatiska och hydrauliska slangar: där vibrationer eller termisk cykling är betydande
• Jordbruks- och anläggningsutrustning: större slangar som utsätts för tuffa utomhusförhållanden

Material och korrosionsöverväganden

Båda klämtyperna finns i rostfritt stål (oftast 304 eller 316 kvalitet) och kolstål med zinkplätering. För applikationer som utsätts för fukt, salt eller kemikalier, rostfritt stål rekommenderas starkt —Zinkpläterade versioner kan börja visa korrosion inom 12–24 månader i utomhus- eller marinmiljöer.

316 rostfritt stål ger bättre motståndskraft mot kloridmiljöer (som marin eller kustnära användning) jämfört med den vanligare 304-kvaliteten. För de flesta allmänna fordons- och VVS-applikationer är 304 rostfritt lämpligt och mer allmänt tillgängligt.

Hur man väljer rätt klämma för din applikation

Använd följande beslutspunkter för att välja mellan de två designerna:

• Slangdiameter under 25 mm: en enkel öronklämma är vanligtvis tillräckligt och lättare att installera i trånga utrymmen
• Slangdiameter över 30 mm: välj en dubbel öronklämma för jämnare tryckfördelning
• Miljö med hög vibration: dubbelöra ger bättre utmattningsmotstånd tack vare balanserad klämbelastning
• Mycket begränsat radiellt spel: enkelörats nedre profil efter krympning kan vara nödvändig
• Styvt eller tjockväggigt slangmaterial: dubbel öronklämma ger den större klämkraften som behövs för att komprimera materialet helt
• OEM ersättningsspecifikation: matcha alltid klämtypen som specificerats av tillverkaren för att bibehålla korrekt tätningsgeometri

När du byter ut en klämma på en befintlig enhet är det säkraste sättet att matcha den ursprungliga klämmans typ, storlek och material exakt. Att ersätta en annan design – även en som ser ut att passa – kan resultera i otillräcklig tätningskraft eller oförmåga att sitta korrekt på beslagets fästspår.
