Hur man korrekt mäter och bestämmer den erforderliga slangklämmans storlek?

I industri-, bil-, jordbruks- och till och med vardagliga hushållsapplikationer, slangklämma (även känd som slangrullar eller klämmor) är kärnkomponenter som säkerställer en tät, säker och pålitlig drift av vätske- eller gasöverföringssystem. Men många läckor och fel beror ofta på felaktiga slangklämma storleksval.

Varför är noggrann mätning avgörande?

Kärnprincipen för val av slangklämmastorlek är att säkerställa att den erforderliga diametern ligger inom klämmans minsta och maximala klämområde, helst i mitten av detta intervall.

För liten: Klämman kan inte monteras eller dras åt, vilket leder till installationsfel.

För stor: Även när den är åtdragen till dess gräns kan klämman inte ge tillräckligt radiellt tryck, vilket resulterar i dålig tätning, systemtryckläckor eller att slangen lossnar.

För hårt eller löst: Även om det kan klämma, påverkar det vridmomentet och klämkraftens enhetlighet hos klämman, vilket potentiellt kan orsaka lokala slangskador eller långvarigt spänningsfel.

Korrekt mätsteg för slangklämmans storlek: För att bestämma den nödvändiga slangklämmans storlek måste du mäta den yttre diametern (O.D.) på den "installerade slangen". Observera att föremålet som mäts är slangen som monteras på kopplingen eller röret.

Steg 1: Mät den yttre diametern (O.D.) på den installerade slangen

Detta är det mest avgörande steget.

Verktyg som behövs: Använd en högprecisionssko eller ett måttband (för slangar med stor diameter).

Installation av slangen: För in slangen (t.ex. gummislang, silikonslang) helt i hullingen på kopplingen, kopplingen eller röret som ska klämmas fast.

Noggrann mätning: Mät den yttre diametern på slangen på den plats där den redan är monterad på kopplingen och redo för slangklämman.

Viktig anmärkning: Slangens ytterdiameter expanderar efter att den har monterats på kopplingen. Denna utökade diameter är den faktiska storlek som slangklämman behöver klämma fast. Mät aldrig endast den yttre diametern på slangen i dess avinstallerade tillstånd.

Genomsnittlig mätning: Det rekommenderas att mäta diametern vid två punkter vinkelräta mot varandra på omkretsen och ta medelvärdet för att eliminera lätt elliptisk distorsion.

Steg två: Val och matchning – Matcha slangklämningsområdet

Efter att ha erhållit den exakta "installerade slangens yttre diameter" är nästa steg att matcha slangklämmans specifikationer.

Identifiera produktsortimentet: Professionella slangklämmor kommer att indikera deras "minsta klämdiameter" och "maximala klämdiameter."

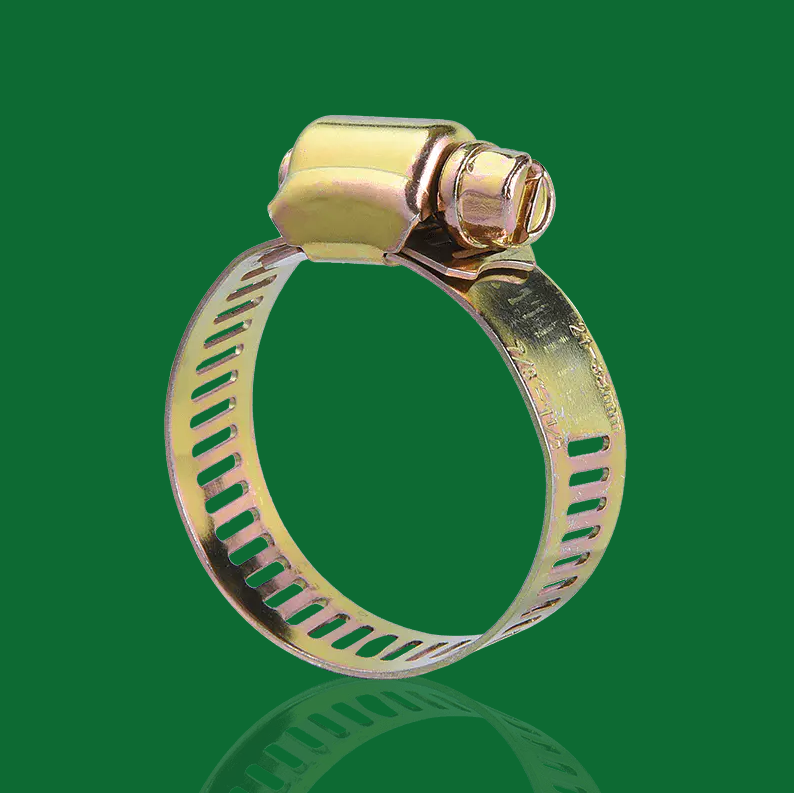

Till exempel: En slangklämma för en snäckväxel kan ha en specifikation på 20 mm - 32 mm.

Matchningsprincip: Se till att den installerade slangens ytterdiameter som du mätte hamnar inom mittersta tredjedelen av det valda slangklämmans specifikationsområde.

Om den uppmätta diametern är 25 mm är en 20 mm - 32 mm klämma idealisk eftersom den faller i mitten och lämnar tillräcklig justeringsmarginal.

Avancerat urval: Med tanke på applikationsmiljön och slangklämmans typ

Förutom noggrann dimensionsmätning, korrekt slangklämma valet kräver också att man tar hänsyn till den specifika applikationsmiljön och prestandakraven för att bestämma den mest lämpliga slangklämmans typ:

Miljöer med högt tryck eller hög vibration:

Beskrivning: När slanganslutningen behöver tåla högt internt tryck, eller när systemet utsätts för frekventa mekaniska vibrationer.

Rekommenderad slangklämmatyp: Slangklämmor av T-bultstyp bör väljas eftersom de ger högre och mer enhetlig klämkraft, vilket säkerställer tillförlitliga anslutningar.

Miljöer med drastiska temperaturvariationer:

Beskrivning: Stora fluktuationer i systemets driftstemperatur kan orsaka betydande termisk expansion och sammandragning av slangen, vilket påverkar dess tätningsprestanda.

Rekommenderad slangklämmatyp: Konstant kraft slangklämmor rekommenderas. Dessa klämmor kompenserar automatiskt för diameterändringar genom en inbyggd fjädermekanism, upprätthåller en konstant klämkraft över hela temperaturområdet och förhindrar läckor.

Miljöer som kräver hög korrosionsbeständighet:

Beskrivning: Gäller korrosiva miljöer som fukt, saltspray, marina miljöer eller kontakt med kemiska medier.

Rekommenderad slangklämmatyp: 316 rostfria slangklämmor måste användas. De ger den högsta nivån av korrosionsbeständighet, vilket säkerställer att anslutningen bibehåller strukturell integritet och fungerar under svåra förhållanden.

Korrekt val av slangklämmans storlek är hörnstenen för att säkerställa att ditt vätskesystem fungerar läcksäkert och säkert. Om du har några frågor om specifikationer för slangklämmor eller behöver skräddarsydda lösningar, kontakta gärna vårt professionella tekniska team för slangklämmor.
